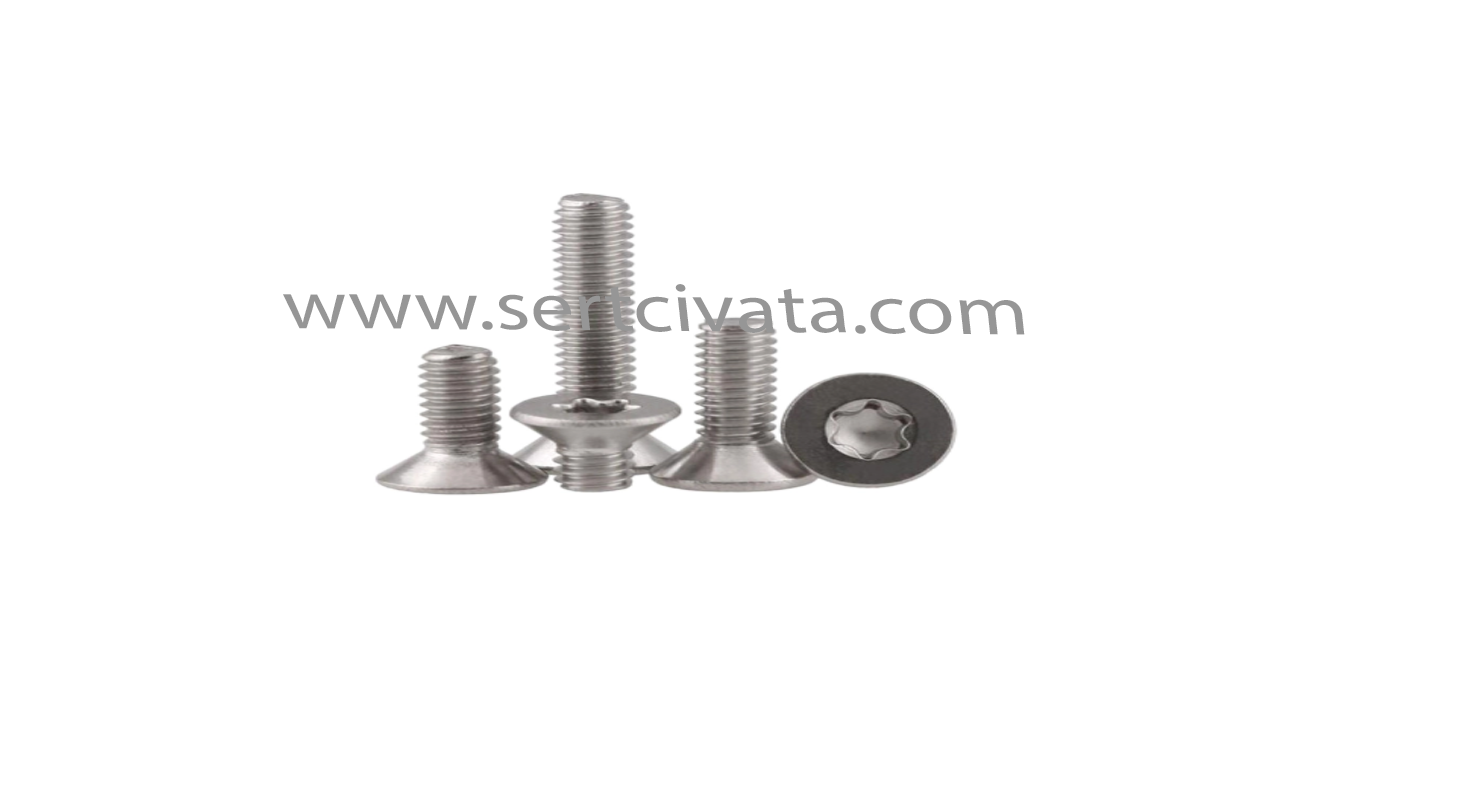

ISO 14581 TX Torks Havşa Başlı İmbus

ISO-14581-TX-DIN-7991-torks-basli-havsa-basli-imbus-torx-imalat (1)

ISO14581-TX-DIN-7991-torks-basli-havsa-basli-imbus-torx

ISO 14581 TX Torks Havşa Başlı İmbus Ölçüleri

Ölçü			M2	M2,5	M3	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
Dis Adimi			0,4	0,45	0,5	0,7	0,8	1	1,25	1,5	1,75	2	2	2,5	2,5
b		ref.	16	17	18	20	22	24	28	32	36	40	44	48	52
dk		max.c	3,8	4,5	5,5	7	8,5	10	13	16	18	21	24	27	30
		max.d	3,98	4,68	5,68	7,22	8,72	10,22	13,27	16,27	18,27	21,33	24,33	27,33	30,33
		Min.	3,62	4,32	5,32	6,78	8,28	9,78	12,73	15,73	17,73	20,67	23,67	26,67	29,67
da		mak.	2,6	3,1	3,6	4,7	5,7	6,8	9,2	11,2	13,7	15,7	17,7	20,2	22,4
ds		mak.	2	2,5	3	4	5	6	8	10	12	14	16	18	20
		Min.	1,86	2,36	2,86	3,82	4,82	5,82	7,78	9,78	11,73	13,73	15,73	17,73	19,67
k		mak.	2	2,5	3	4	5	6	8	10	12	14	16	18	20
		Min.	1,86	2,36	2,86	3,82	4,82	5,7	7,64	9,64	11,57	13,57	15,57	17,57	19,48
r		Min.	0,1	0,1	0,1	0,2	0,2	0,25	0,4	0,4	0,6	0,6	0,6	0,6	0,8
v		mak.	0,2	0,25	0,3	0,4	0,5	0,6	0,8	1	1,2	1,4	1,6	1,8	2
da		Min.	3,48	4,18	5,07	6,53	8,03	9,38	12,33	15,33	17,23	20,17	23,17	25,87	28,87
w		Min.	0,55	0,85	1,15	1,4	1,9	2,3	3,3	4	4,8	5,8	6,8	7,8	8,6
Anahtar TX			6	8	10	20	25	30	45	50	55	60	70	80	90
bir		ref.	1,75	2,4	2,8	3,95	4,5	5,6	7,95	8,95	11,35	13,45	15,7	17,75	20,2
t		mak.	0,84	1,04	1,27	1,8	2,03	2,42	3,31	4,02	5,21	5,99	7,01	8	9,2
		Min.	0,71	0,91	1,01	1,42	1,65	2,02	2,92	3,62	4,82	5,62	6,62	7,5	8,69
