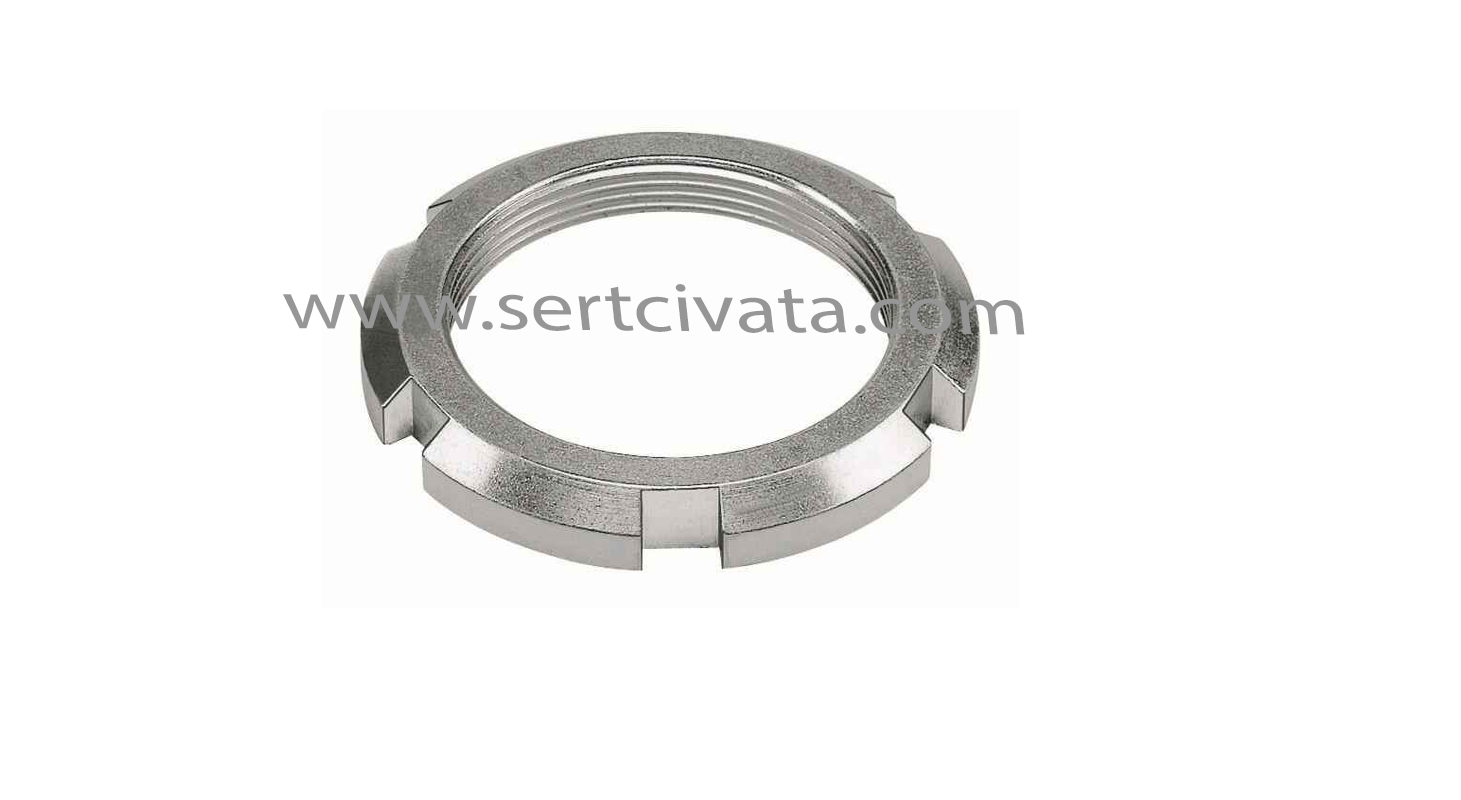

DIN 981 Kilit Somun

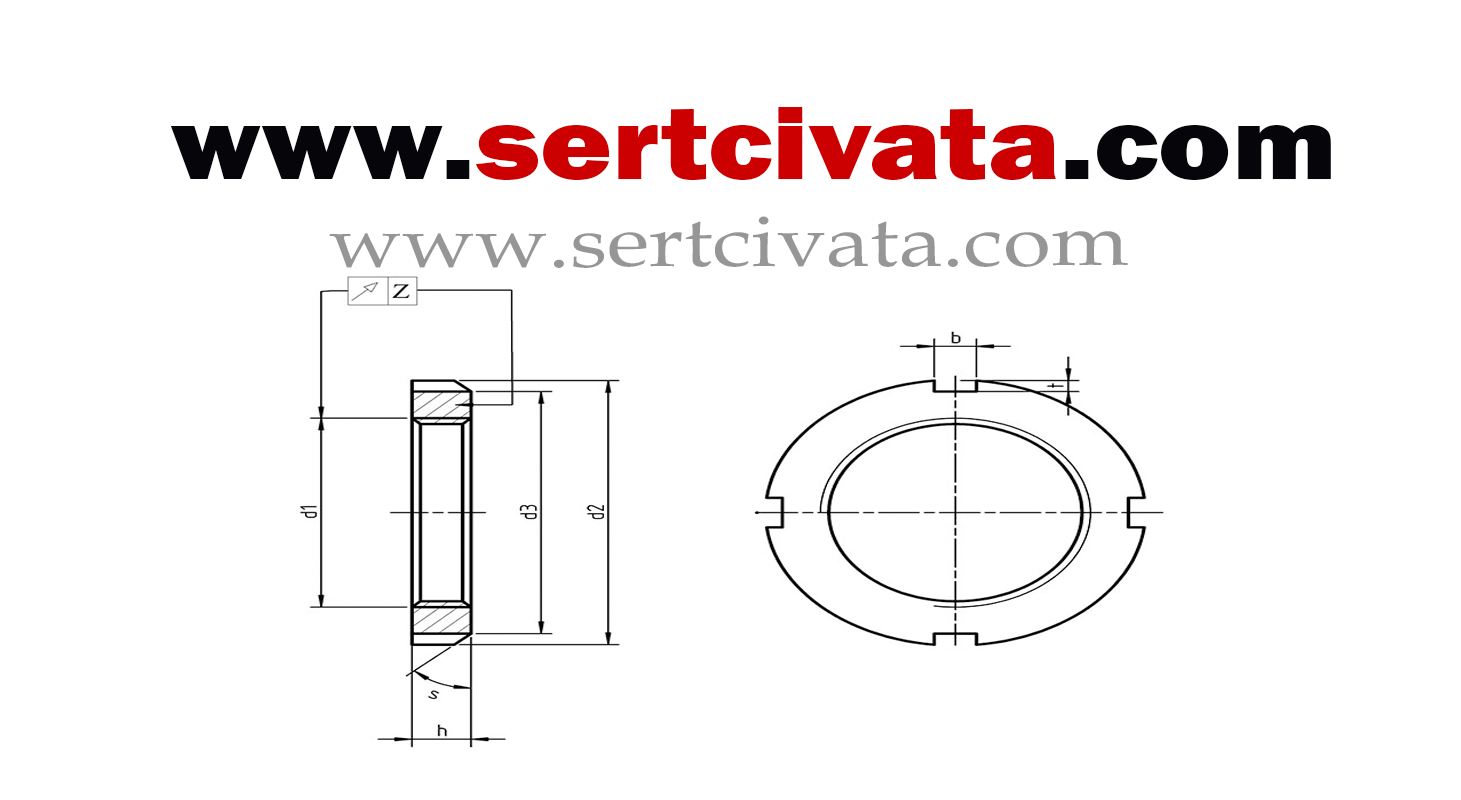

DIN 981 Kilit Somun Ölçüleri
| d1 | d2 | d3 | h | b | t | z | isaretleme |
| n13 | h13 | h13 | JS14 | H17 | |||
| M10x0,75 | 18 | 13,5 | 4 | 3 | 2 | 0,04 | Km0 |
| M12x1 | 22 | 17 | 4 | 3 | 2 | 0,04 | KM1 |
| M15x1 | 25 | 21 | 5 | 4 | 2 | 0,04 | KM2 |
| M17x1 | 28 | 24 | 5 | 4 | 2 | 0,04 | KM3 |
| M20x1 | 32 | 26 | 6 | 4 | 2 | 0,04 | KM4 |
| M24x1,5 | 38 | 32 | 7 | 5 | 2 | 0,04 | KM5 |
| M30x1,5 | 45 | 38 | 7 | 5 | 2 | 0,04 | KM6 |
| M35x1,5 | 52 | 44 | 8 | 5 | 2 | 0,04 | KM7 |
| M40x1,5 | 58 | 50 | 9 | 6 | 2,5 | 0,04 | KM8 |
| M45x1,5 | 65 | 56 | 10 | 6 | 2,5 | 0,04 | KM9 |
| M50x1,5 | 70 | 61 | 11 | 6 | 2,5 | 0,04 | km10 |
| M55x2 | 75 | 67 | 11 | 7 | 3 | 0,05 | KM11 |
| M60x2 | 80 | 73 | 11 | 7 | 3 | 0,05 | KM12 |
| M65x2 | 85 | 79 | 12 | 7 | 3 | 0,05 | KM13 |
| M70x2 | 92 | 85 | 12 | 8 | 3,5 | 0,05 | Km14 |
| M75x2 | 98 | 90 | 13 | 8 | 3,5 | 0,05 | km15 |
| M80x2 | 105 | 95 | 15 | 8 | 3,5 | 0,05 | KM16 |
| M85x2 | 110 | 102 | 16 | 8 | 3,5 | 0,05 | KM17 |
| M90x2 | 120 | 108 | 16 | 10 | 4 | 0,05 | km18 |
| M95x2 | 125 | 113 | 17 | 10 | 4 | 0,05 | KM19 |
| M100x2 | 130 | 120 | 18 | 10 | 4 | 0,05 | km20 |
| M105x2 | 140 | 126 | 18 | 12 | 5 | 0,05 | KM21 |
| M110x2 | 145 | 133 | 19 | 12 | 5 | 0,05 | km22 |
| M115x2 | 150 | 137 | 19 | 12 | 5 | 0,05 | KM23 |
| M120x2 | 145 | 135 | 20 | 12 | 5 | 0,05 | KML24 |
| M120x2 | 155 | 138 | 20 | 12 | 5 | 0,05 | KM24 |
| M125x2 | 160 | 148 | 21 | 12 | 5 | 0,05 | KM25 |
| M130x2 | 155 | 145 | 21 | 12 | 5 | 0,06 | KML26 |
| M130x2 | 165 | 149 | 21 | 12 | 5 | 0,06 | KM26 |
| M135x2 | 175 | 160 | 22 | 14 | 6 | 0,06 | KM27 |
| M140x2 | 165 | 155 | 22 | 12 | 5 | 0,06 | KML28 |
