ISO 7380 Bombe Başlı İmbus Civata

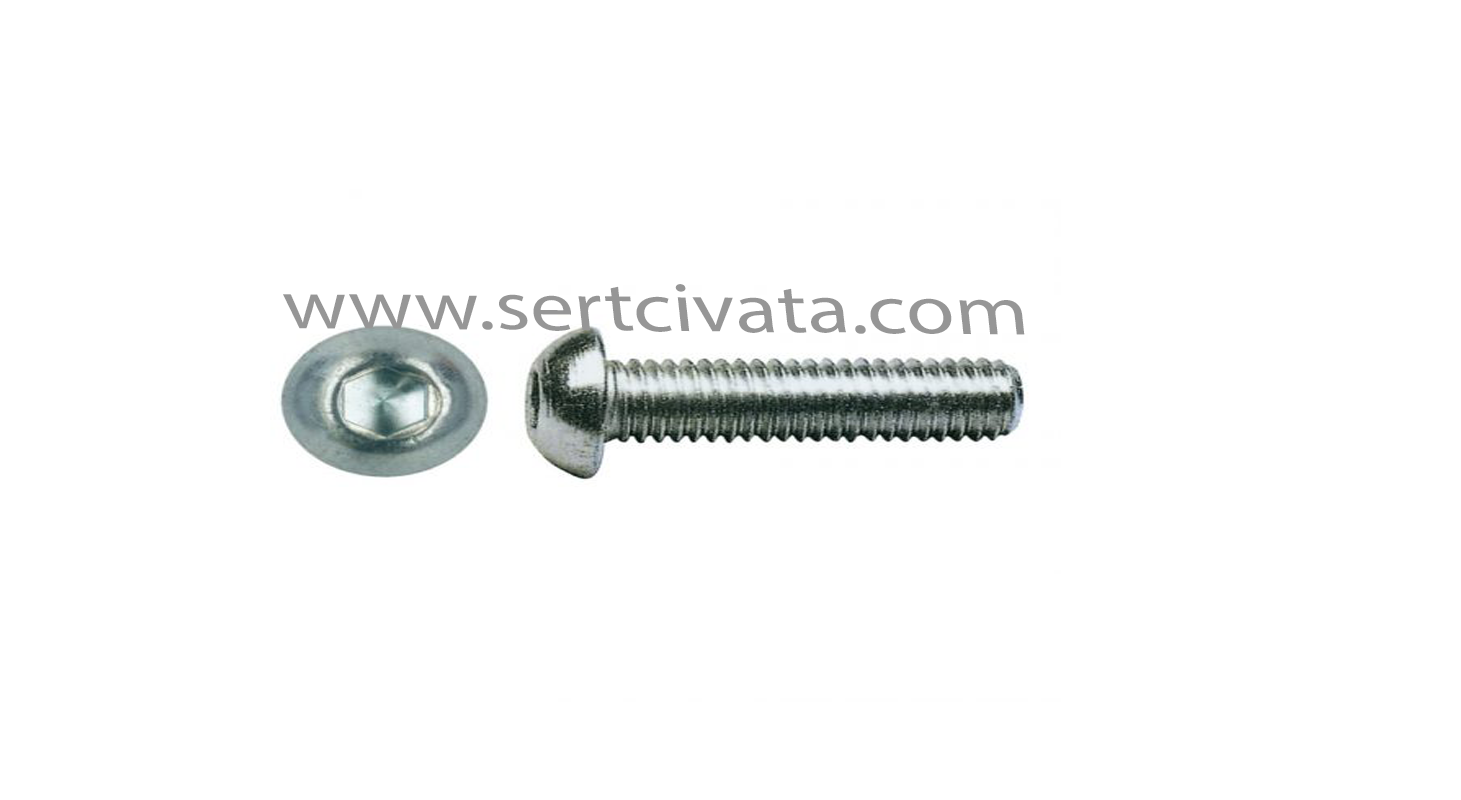

ISO7380_Bombe_Basli_Imbus_Alyanli (1)

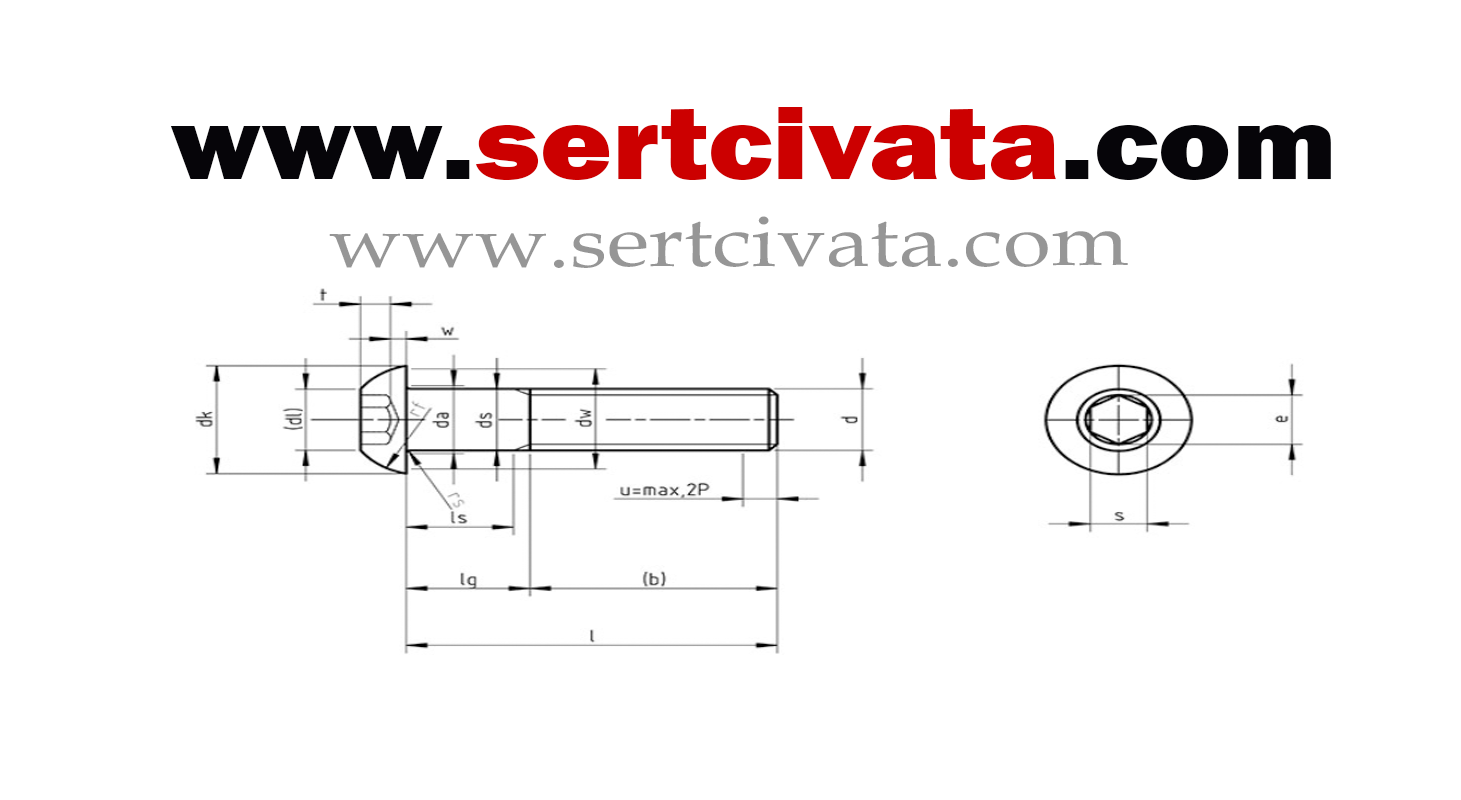

DIN7380_bombe_basli_imbus_alyan_basli_civata_imalat

ISO 7380 Bombe Başlı İmbus Civata Ölçüleri

d		M3	M4	M5	M6	M8	M10	M12	M16
P		0,5	0,7	0.8	1	1,25	1,5	1,75	2
b	ref.	18	20	22	24	28	32	36	44
c	mak.	0,7	0.8	1	1,2	1,5	2	2,4	2,8
	Min.	0,55	0,65	0.8	1	1,25	1,7	2,1	2,5
da	mak.	3,6	4,7	5,7	6,8	9,2	11,2	13,7	17,7
dC	mak.	6,9	9,4	11,8	13,6	17,8	21,9	26	34
	Min.	6,32	8,82	11,1	12,9	17,1	21,06	25,16	33
dk	mak.	5,2	7,2	8,8	10	13,2	16,5	19,4	26
	Min.	4,9	6,8	8,4	9,6	12,8	16,1	18,9	25,5
dL	ref.	2,6	3,8	5	6	7,7	10	12	16
ds	mak.	3	4	5	6	8	10	12	16
	Min.	2,86	3,82	4,82	5,82	7,78	9,78	11,73	15,73
dw	Min.	5,74	8,24	10,4	12,2	16,4	20,22	24,32	32
e	Min.	2303	2.873	3443	4583	5723	6863	9149	11429
k	mak.	1,65	2,2	2,75	3,3	4,4	5,5	6,6	8,8
	Min.	1,4	1,95	2,5	3	4,1	5,2	6,24	8,44
r1	mak.	3,7	4,6	5,75	6,15	7,95	9,8	11,2	15,3
	Min.	3,3	4,2	5,25	5,65	7,45	9,2	10,5	14,5
rs	Min.	0,1	0,2	0,2	0,25	0,4	0,4	0.6	0.6
oda s?cakl???	Min.	0,3	0,4	0,45	0,5	0,7	0,7	1,1	1,1
s	nom.	2	2,5	3	4	5	6	8	10
	mak.	2,08	2,58	3,08	4095	5,14	6,14	8175	10175
	Min.	2,02	2,52	3,02	4,02	5,02	6,02	8025	10025
t	Min.	1,04	1,3	1,56	2,08	2,6	3,12	4,16	5,2
w	Min.	0,2	0,3	0,38	0,74	1,05	1,45	1,63	2,25
