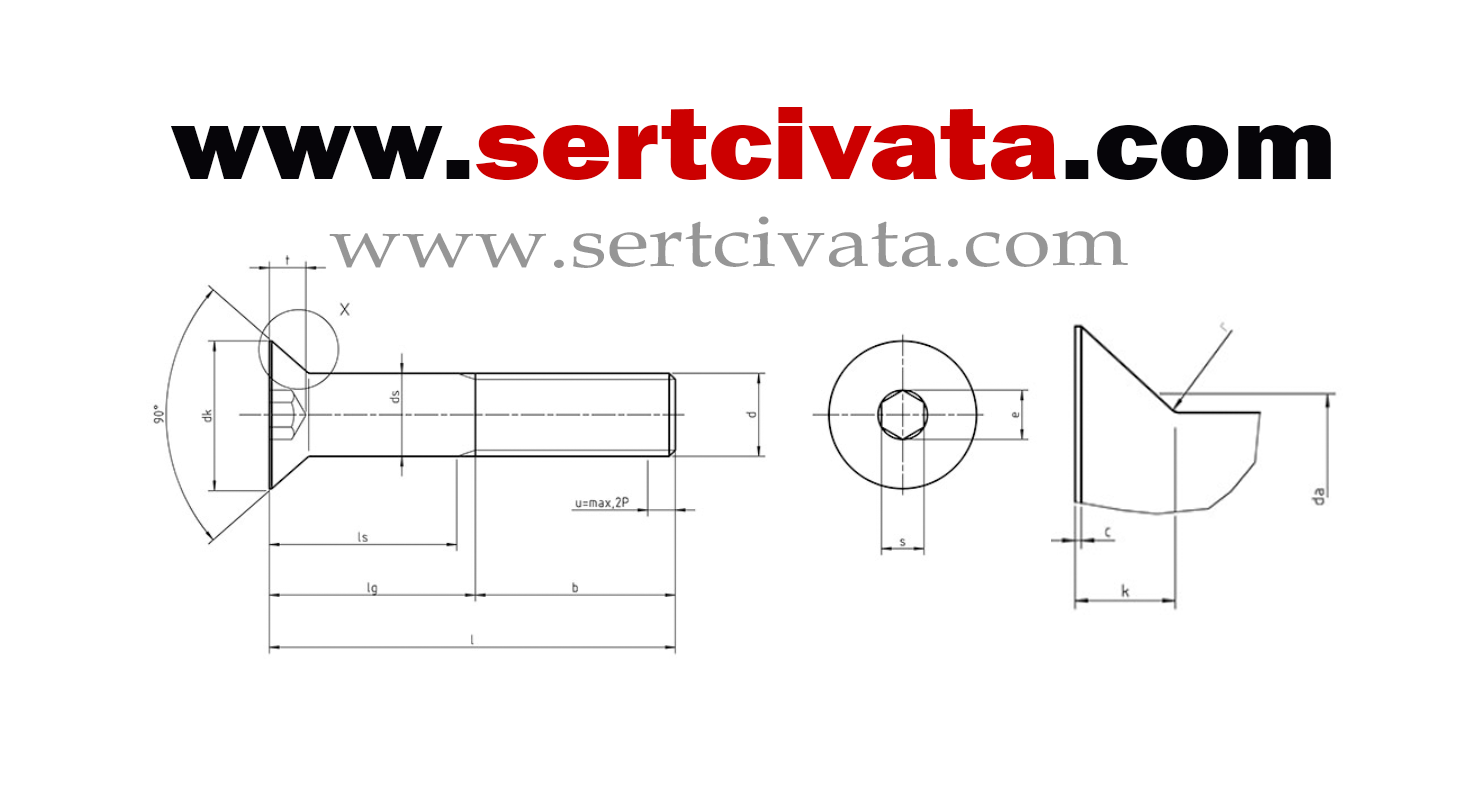

DIN 7991 ISO10642 Havşa Başlı İmbus Civata
DIN 7991 Civata Ölçüleri
d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M 18) | M20 | (M22) | M24 | |
P | 0,5 | 0,7 | 0.8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | |
b | l? 125mm | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
125 | - | - | - | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
l> 200mm | - | - | - | - | - | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
c | yak. | 0,2 | 0,3 | 0,3 | 0,3 | 0,4 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 1 | 1 |
dk | Nominal = maks. | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
Min. | 5,7 | 7,64 | 9,64 | 11,57 | 15,57 | 19,48 | 23,48 | 26,48 | 29,48 | 32,38 | 35,38 | 35,38 | 38,38 | |
da | mak. | 3,6 | 4,7 | 5,7 | 6,8 | 9,2 | 11,2 | 13,7 | 15,7 | 17,7 | 20,2 | 22,4 | 24,4 | 26,4 |
ds | Nominal = maks. | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
Min. | 2,86 | 3,82 | 4,82 | 5,82 | 7,78 | 9,78 | 11,73 | 13,73 | 15,73 | 17,73 | 19,67 | 21,67 | 23,67 | |
e | Min. | 2,3 | 2,87 | 3,44 | 4,58 | 5,72 | 6,86 | 9,15 | 11,43 | 11,43 | 13,72 | 13,72 | 16 | 16 |
k | mak. | 1,7 | 2,3 | 2,8 | 3,3 | 4,4 | 5,5 | 6,5 | 7 | 7,5 | 8 | 8,5 | 13,1 | 14 |
r | Min. | 0,1 | 0,2 | 0,2 | 0,3 | 0,5 | 0,5 | 1 | 1 | 1 | 1 | 1 | 1 | 1,6 |
s | nominal | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
Min. | 2,02 | 2,52 | 3,02 | 4,02 | 5,02 | 6,02 | 8025 | 10025 | 10025 | 12032 | 12032 | 14032 | 14032 | |
mak. | 2,1 | 2,6 | 3,1 | 4,12 | 5,14 | 6,14 | 8175 | 10175 | 10175 | 12212 | 12212 | 14212 | 14212 | |
t | Nominal = maks. | 1,2 | 1,8 | 2,3 | 2,5 | 3,5 | 4,4 | 4,6 | 4,8 | 5,3 | 5,5 | 5,9 | 8,8 | 10,3 |
Min. | 0,95 | 1,5 | 2,05 | 2,25 | 3,2 | 4,1 | 4,3 | 4,5 | 5 | 5,2 | 5,6 | 8,44 | 9,87 |
